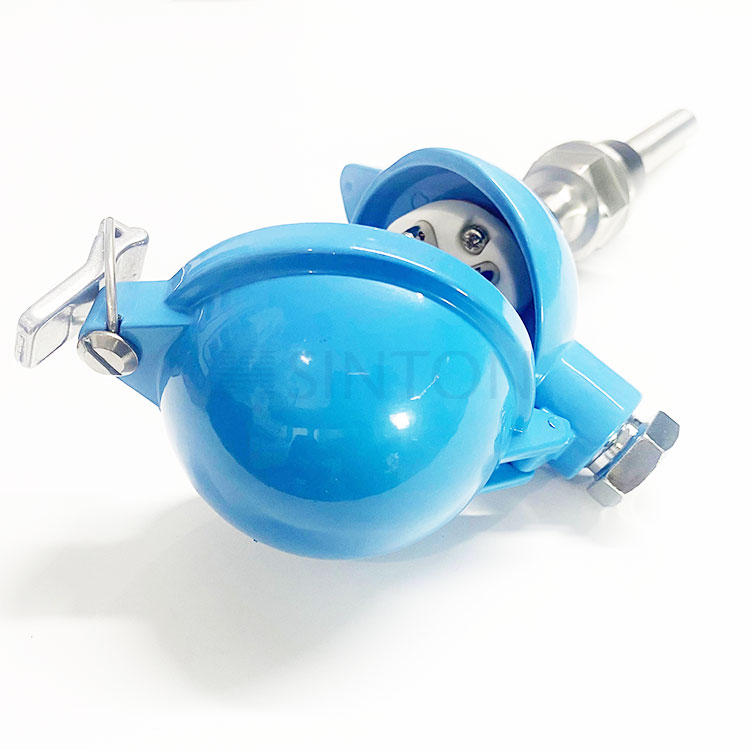

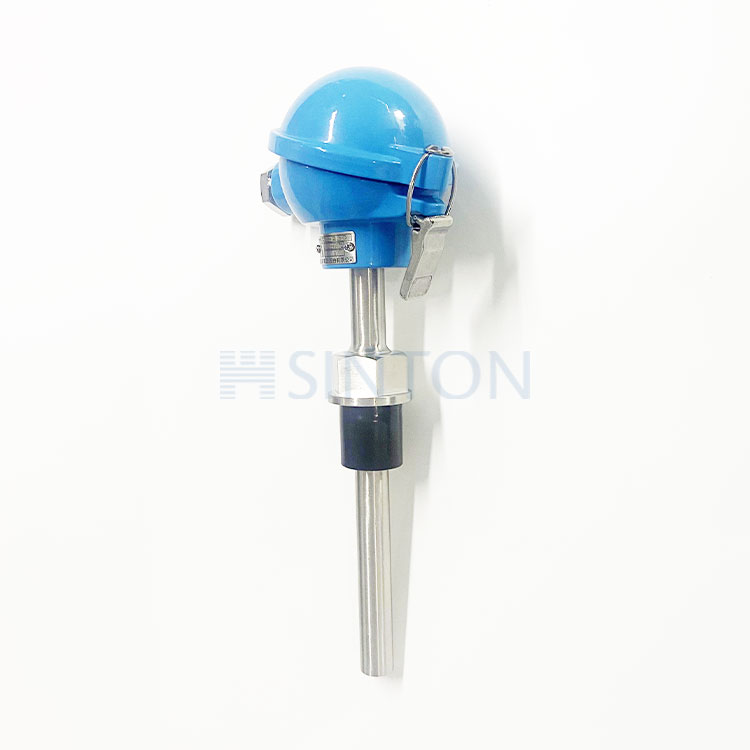

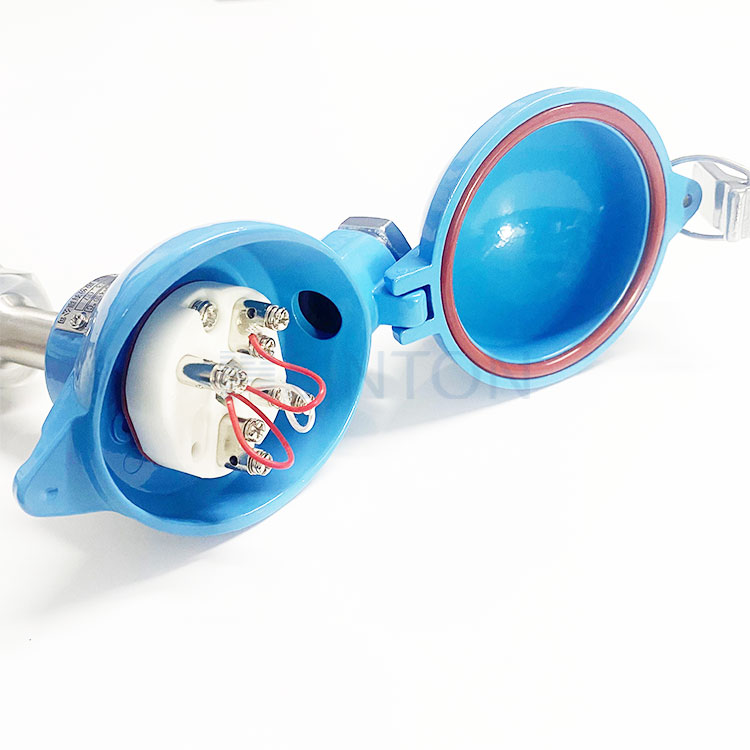

Pt100 csapágyhőmérséklet érzékelő

A pt100 csapágyhőmérséklet-érzékelő platina ellenállás-hőmérséklet-érzékelőt használ érzékelőelemként. A PT100 egy általánosan használt hőmérséklet-érzékelő, amelynek ellenállása a hőmérséklettel változik, és jó lineáris jellemzőkkel és stabilitással rendelkezik. Munkafolyamata a következő.
Alapelv: A PT100 érzékelő a platina fém ellenállását használja a hőmérséklet változására a hőmérséklet mérésére. A platina ellenállása a hőmérséklettel nő. Ez a változás nem lineáris, és megfelel a nemzetközi szabványoknak.
Hőmérséklet-ellenállás kapcsolat: A PT100 érzékelő működése a hőmérséklet és az ellenállás közötti összefüggésen alapul. Ohm törvénye szerint, amikor az áram átfolyik a PT100 érzékelőn, az ellenállás értéke a hőmérséklet változásával változik.
Mérőáramkör: A PT100 érzékelő általában mérőáramkörhöz van csatlakoztatva. A mérőáramkör állandó áramot vezet a PT100 érzékelőn keresztül. A mérőáramkör a feszültség mérésével érzékeli az érzékelő ellenállásának változását.
Ellenállás-hőmérséklet konverzió: A mérőáramkör a PT100 érzékelő ellenállásértékét a megfelelő hőmérsékleti értékre konvertálja. Általában keresőtáblázatot, lineáris interpolációt vagy matematikai képletet használnak az ellenállás hőmérsékletre való átalakítására.
Kimeneti jel: Az átalakított hőmérsékleti értéket az érzékelő kimeneti jeleként használják, általában analóg feszültségjel vagy digitális jel formájában vezérlőrendszer vagy kijelző általi használatra.
