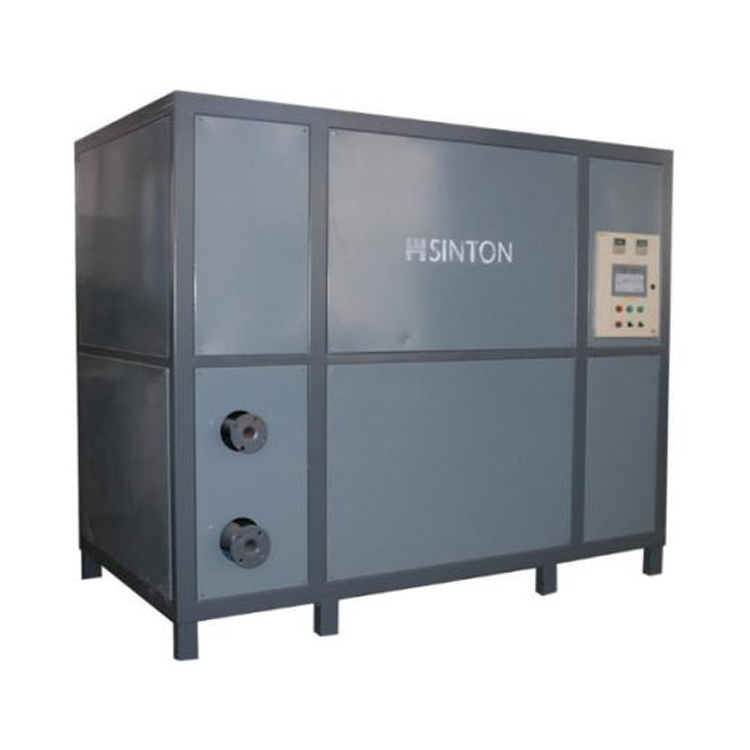

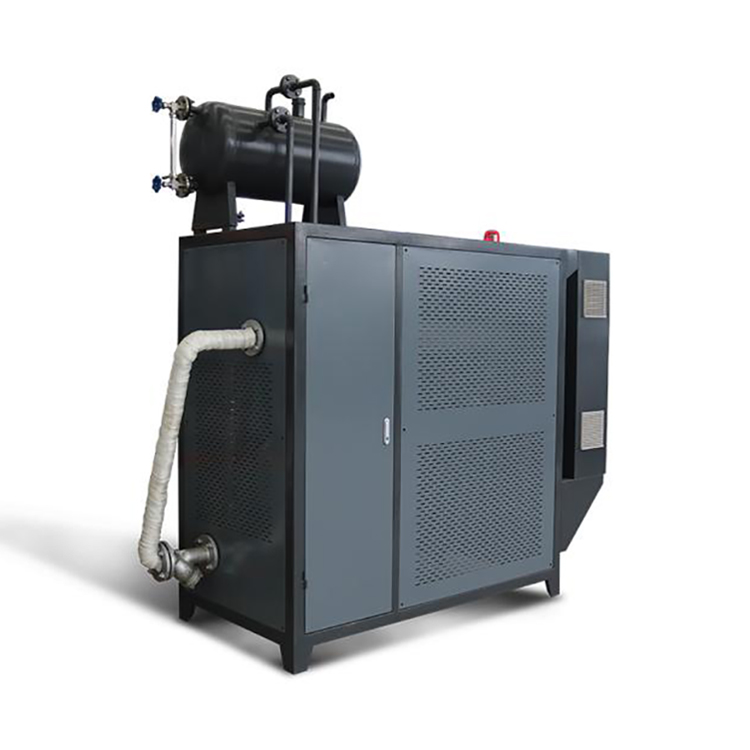

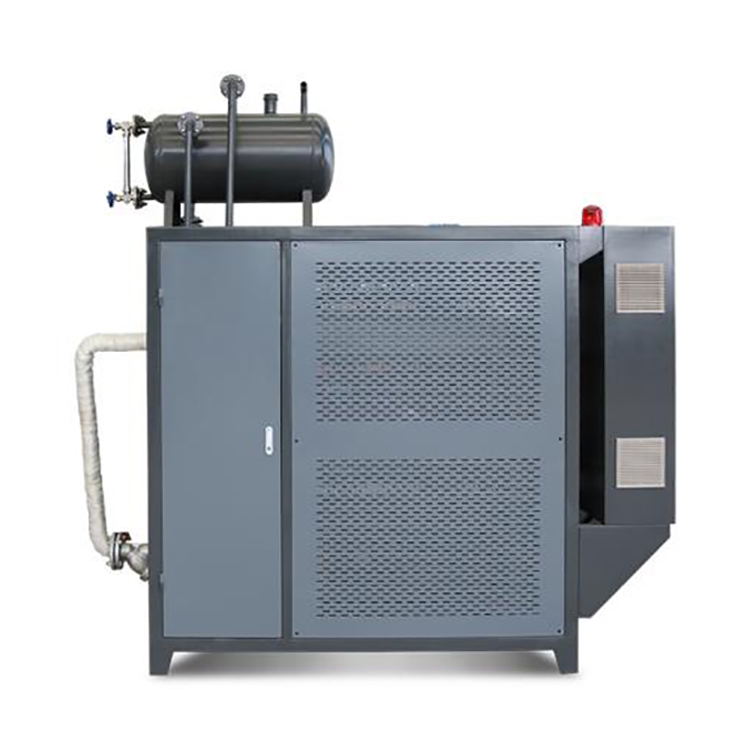

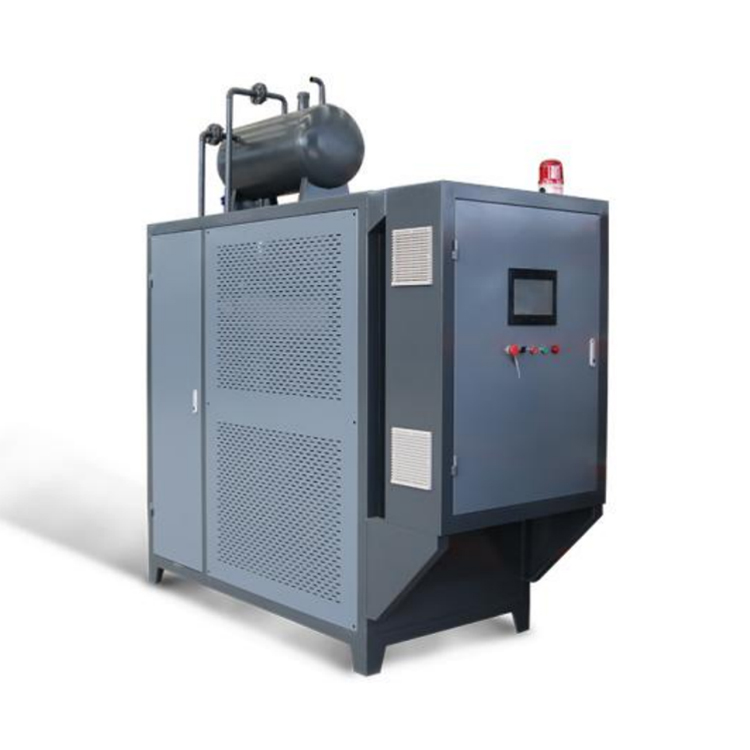

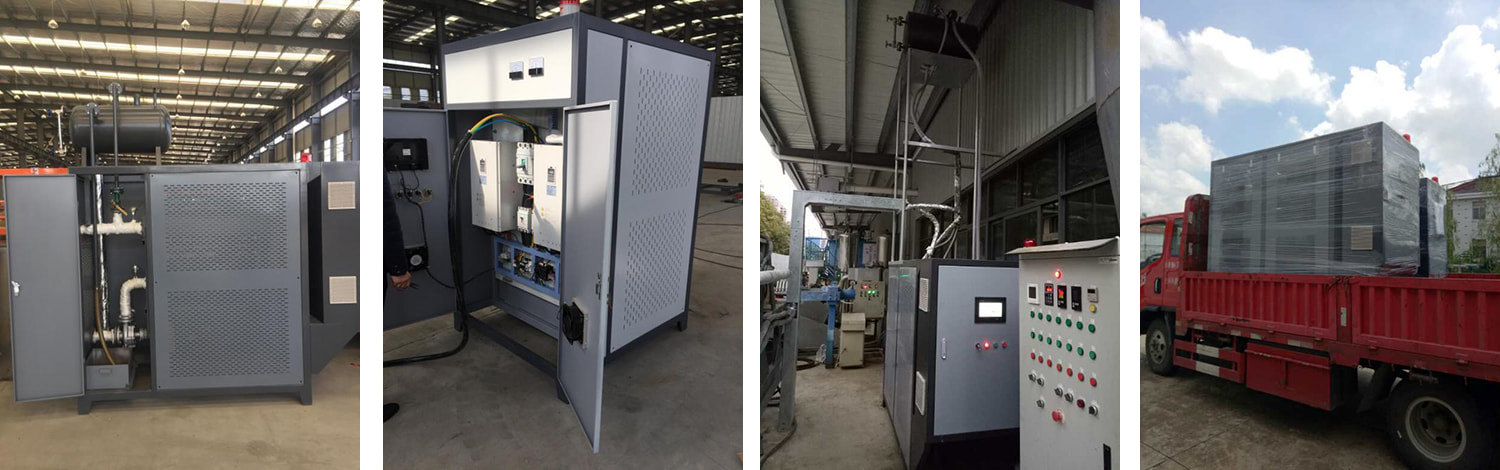

Elektromágneses hővezető olajfűtő

Működési elv

Az elektromágneses indukciós fűtés elve az, hogy az indukciós fűtési tápegység által generált váltakozó áram az érzékelőn (azaz a tekercsen) keresztül váltakozó mágneses teret hoz létre, és a mágneses vezető tárgyat ebbe helyezzük, hogy elvágja a váltakozó mágneses erővonalat, ezáltal váltakozó áramot (azaz örvényáramot) generál az objektumon belül. Az örvényáram hatására a tárgy belsejében lévő atomok szabálytalanul, nagy sebességgel mozognak, az atomok pedig egymáshoz ütközve és egymáshoz dörzsölve hőenergiát termelnek, ami a tárgyak melegítését eredményezi. Azaz az elektromos energiát mágneses energiává alakítva a fűtött acél test mágneses energiát indukál és hőt termel.

Az elektromágneses fűtés előnyei:

1. Gyorsan felmelegíthető. Az elektromágneses hullámok indukált áramot generálhatnak az objektumban, ami közvetlenül az objektum belsejében termel hőt. Az energia nagymértékben hasznosul, és a fűtési sebesség gyors;

2. A hőmérséklet pontosan állítható. Az elektromágneses fűtés pontosan tudja szabályozni a fűtési teljesítményt. A hagyományos fűtési módszerekkel összehasonlítva a hőmérséklet-beállítás rugalmasabb;

3. Nagy biztonság, mert az elektromágneses melegítés indukált áramot hoz létre, és nem igényel lángot vagy nyílt lángot, így nem áll fenn nyílt láng robbanásveszélye;

4. Csökkentheti az energiafogyasztást. Az elektromágneses fűtés csak a melegítendő tárgyak számára termel hőt. A hagyományos fűtési módoknál nincs hőveszteség, így energiatakarékosabb.

5. Biztonságos és megbízható: az olaj és az elektromosság szétválasztása, a koksz felhalmozódása és a szivárgás hiánya nagyban javítja a használat biztonságát. Az alacsony feszültségű lágyindítás csökkenti az áramlökések okozta károkat, és elkerüli a feszültségingadozások miatti károsodást a berendezésben. A frekvenciaváltó teljesítmény A kimeneti rész automatikusan be tudja állítani az áram nagyságát a feszültségingadozásoknak megfelelően, hogy biztosítsa az állandó teljesítményt, és nem sérül meg a feszültség és az áram növekedése miatti elégtelen elektromos szállítás miatt. A hő összegyűlik a fűtőtest belsejében, és a fűtőtest felületi hőmérséklete Az elektromágneses tekercs valamivel magasabb, mint a beltéri hőmérséklet, amely biztonságosan megérinthető és jó szigeteléssel rendelkezik magas hőmérséklet elleni védelem nélkül.

6.Nagy hatékonyságú és energiatakarékos: nagyfrekvenciás elektromágneses indukciós fűtés, az elektromágneses indukción keresztül közvetlenül a víztartályra hat, ami maga a víztartály felmelegedését okozza, csökkenti a közegen keresztüli vezetési folyamatot, kevesebb hőveszteséget, magas termikus hatásfok, azonnali fűtés, nincs szükség hőtároló kapacitásra, a pillanatnyi hőhatékonyság elérheti akár 98% vagy annál is magasabb, azonos feltételek mellett 20% energiamegtakarítást jelent, mint a földgáz, ami nagymértékben megtakarítja a termelési költségeket.

7. Pontos hőmérsékletszabályozás: maga a tekercs nem termel hőt, a hőellenállás kicsi, a hőtehetetlenség alacsony, a hordó belső és külső falának hőmérséklete egyenletes, a hőmérséklet-szabályozás valós idejű és pontos, az olajhőmérséklet szabályozási képessége jelentősen javul, és a termelési hatékonyság magas.

8. A környezet javítása: az elektromágneses fűtőberendezések belső fűtési módszert alkalmaznak, a hő a fűtőtest belsejében gyűlik össze, és a külső hő nem oszlik el. Tiszta energia felhasználása és a káros anyagok, például a szén-dioxid kibocsátásának megszüntetése. Környezetbarát, biztonságos és kényelmes gyártási környezet az élvonalbeli gyártó személyzet számára.

9. Élettartam: ipari minőségű elektromágneses, magas hőmérsékletnek ellenálló huzal, több mint 15 éve használják.

10.Csendes hang: A hőforrás frekvenciája 20 000 HZ, ami meghaladja az emberi test normál hallgatási frekvenciáját, ami nem csak a hőhatékonyságot javítja, hanem csendes és környezetbarát is.

11. Karbantartás: Elektromágneses indukciós fűtés. Munka közben a fűtés központi eleme egy rögzített mágneses tér. Miután a víz áthaladt, mágneseződik, és a víz szerkezete mágneseződik. A rendszer karbantartásmentes.

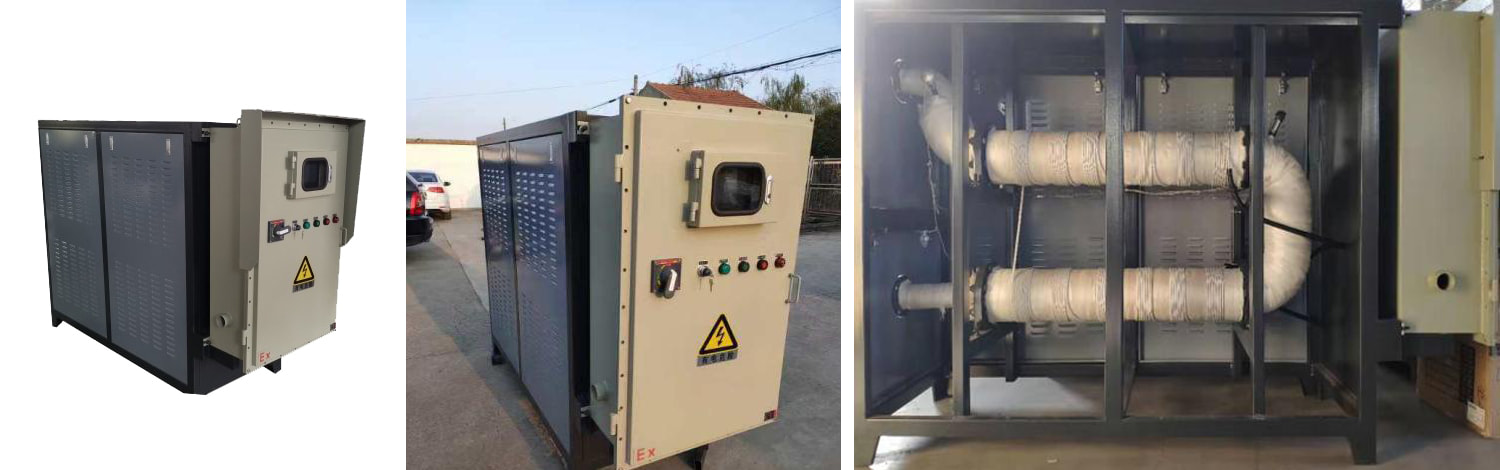

Robbanásbiztos elektromágneses fűtési teljesítmény

1. A fő szerkezet erős teherbíró képességű acélból készült；

2. A hő befelé áramlik, magas hőhatékonysággal；

3. Bemeneti és kimeneti olajhőmérséklet-mérő kijelző, könnyen ellenőrizhető；

4. A fűtési teljesítmény szabadon kapcsolható az állandó hőmérséklet fenntartása érdekében；

5. A környezeti hőmérséklet 100 ℃-on belül van, szabadon állítható；

6. A forgalmi adatok összefoglaló megjelenítése, intelligens menedzsment；

7. A nyomáskijelző funkció befejeződött, amely könnyen nyomon követhető；

8. A vezérlődoboz lezárt és biztonságos, tűz- és robbanásbiztos；

9. Automatikus riasztó hőmérséklet érzékeléshez, jó biztonság.

Az elektromágneses fűtés hátrányai:

1. A költség magasabb. A hagyományos fűtési módszerekkel összehasonlítva az elektromágneses fűtőberendezések drágábbak;

2. A melegíthető anyagoknak vannak korlátai. Az elektromágneses fűtés csak vezető anyagokra vonatkozik, és a szigetelő anyagokat nem lehet közvetlenül melegíteni;

3. Az ellenállásfűtéshez képest a szerkezet bonyolultabb és több szakmai tudást igényel.

Az ellenállásos fűtés előnyei:

1. Egyszerű szerkezet, alacsony költség és nagy népszerűség.

2. Széles körben használt. Az ellenállásfűtést széles körben használják az ipari termelésben, az otthoni higiéniában és a tudományos kutatásban;

3. Könnyen irányítható. Pontos fűtésszabályozás érhető el az áram és a feszültség beállításával, amely könnyen kezelhető;

4. Magas fűtési hőmérséklet. Az ellenállásos fűtés nagyon magas hőmérsékletet tud produkálni, és sokféle környezetben használható;

5. A fűtőhatás stabil. Az ellenállásfűtés stabilan tudja tartani a hőmérsékletet a fűtési folyamat során, és jobban megfelel a hagyományos fűtési módszereknek.

Az ellenállásos fűtés hátrányai:

1. Magas energiafogyasztás. Az ellenállásos fűtés jellemzően nagyobb hőveszteséggel jár, ezért energiaigényesebb;

2. A fűtési sebesség lassú. Az ellenállásos fűtés viszonylag hosszú ideig tart a kívánt hőmérséklet eléréséhez;

3. Biztonsági veszélyek. Mivel az ellenállásfűtés elektromos fűtést igényel, az áramkör szivárgása vagy elektromos meghibásodása biztonsági kockázatokat okozhat;

4. Anyagi korlátokkal való szembenézés. Egyes anyagok, mint például a kerámia, üveg stb., nem vezető tulajdonságuk miatt nehezen vezethető ellenállásfűtés.

Az elektromágneses fűtőtestek kiválasztásának elemei a következők:

1. Energiahatékonyság és fűtési sebesség: Azokban az alkalmazásokban, amelyek nagy energiahatékonyságot és gyors fűtést kívánnak, az elektromágneses fűtőberendezések több előnnyel is járhatnak.

2. Hőmérsékletszabályozási követelmények: Pontosabb hőmérsékletszabályozást igénylő esetekben az elektromágneses fűtés hőmérséklet-beállítási rugalmassága alkalmasabb lehet.

3. Biztonsági megfontolások: A nyílt láng és a robbanásveszély hiánya fontos tényező egyes magasabb biztonsági követelményeket támasztó környezetekben.

4. Alkalmazási területek és anyagkorlátozások: Annak megítélése, hogy az elektromágneses melegítés alkalmazható-e a fűtendő tárgy anyaga szerint, például hogy vezető-e.

5. Költségtényezők: Bár az elektromágneses fűtőtest ára magasabb, az energiahatékonyságot és a hosszú távú költségeket átfogóan figyelembe véve mégis vonzó lehet.

6. Fűtőhatás-stabilitás: Azoknál az alkalmazásoknál, amelyeknél magasabb a hőmérséklet-stabilitás követelménye a fűtési folyamat során, mérlegelni kell a különböző fűtőtestek teljesítményét.

7. Konkrét iparági igények: Például egyes ipari területeken speciális követelmények vonatkoznak a magas hőmérsékletű hőhordozó olajra, és hajlamos lehet az elektromágneses fűtőberendezések választására.

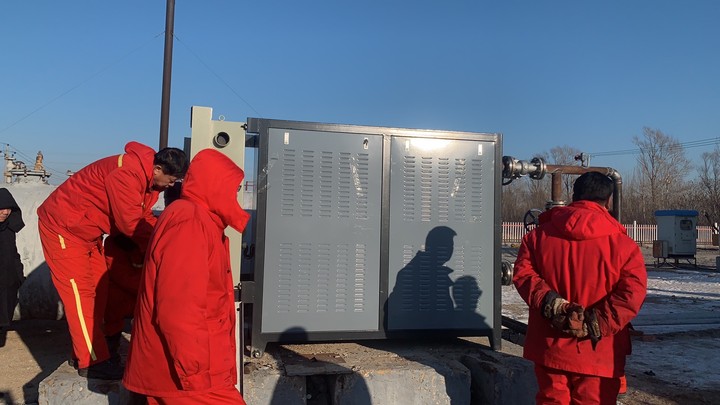

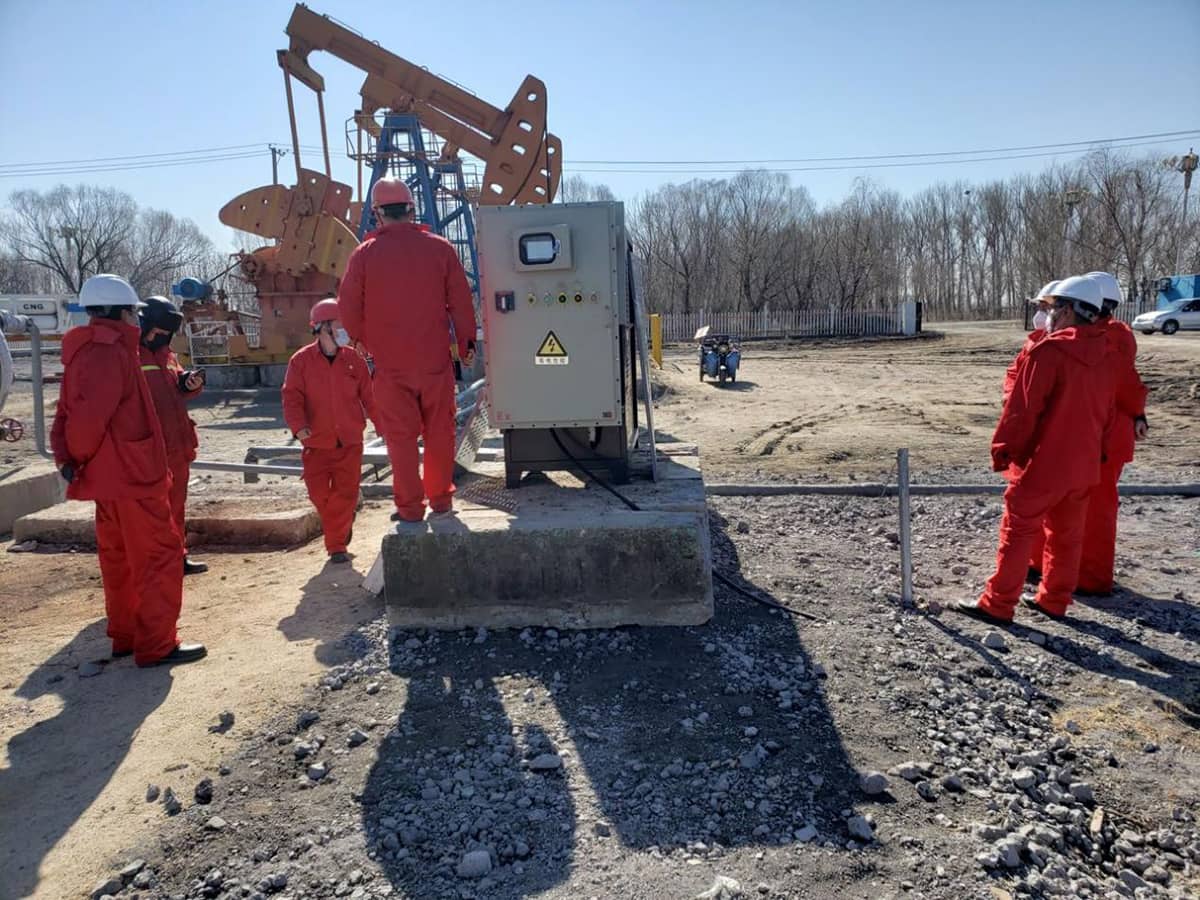

Olajmező alkalmazások esetelemzése

A kínai olajmezőkön általában a földgáz égetését és fűtését használják kőolaj előállítására. Ennek a módszernek a fűtési folyamata során a berendezés nagy méretű, és az égés során káros anyagok, például nitrogén-dioxid keletkeznek. Másodlagos szennyezés van, a földgáz gyúlékony és robbanásveszélyes, és hajlamosak a biztonsági termelési balesetek bekövetkezésére. A fűtési folyamat összetett, és a másodlagos hővezetést a vizes közegen keresztül kell végrehajtani, és nagy a hőveszteség. Az olajmező hatalmas területén szűk vízforrások találhatók, az északi hideg területeken a víz könnyen megfagy, ami korlátozza a földgáz fűtési módot. A földgázfűtés kézi karbantartást igényel, ami növeli a munkaerőköltségeket. Az elektromágneses fűtési módszer berendezése kis méretű, a fűtési folyamat során nem keletkeznek káros anyagok, például nitrogén-dioxid, nincs másodlagos szennyezés, nincsenek veszélyes áruk, például gyúlékony és robbanásveszélyes, és a biztonsági teljesítmény megbízható. nem könnyű biztonsági termelési baleseteket okozni. A fűtési folyamat közvetlen, nincs szükség másodlagos hővezetésre a vízen keresztül. A kőolaj elektromágneses berendezéssel történő közvetlen melegítését alkalmazzák, és nincs hőátadási veszteség. Az elektromágneses fűtési mód nem igényel kézi karbantartást, ami munkaerőköltséget takarít meg. Ezért az elektromágneses fűtési mód alkalmasabb a kőolaj melegítésére. a kínai olajmezőkön.

A Liaohe olajmezőről kivont nehézolaj és nagy kondenzátumtartalmú olaj esetében az egyes gépek olajvisszanyerési kapacitása 30 t/nap, az olajkilépő kútfej hőmérséklete 10 ℃, az olajkimeneti hőmérséklet pedig körülbelül 40 ℃ fűtés után. A hőmérséklet-különbség kiszámítása 30 ℃, a tervezési nyomás pedig 2,5 MPa. A minimális hőmérséklet télen -35 ℃, az éves átlaghőmérséklet pedig 8-9 ℃. Tekintettel a Liaohe olajmező aktuális helyzetére , javasoljuk az elektromágneses fűtési mód használatának népszerűsítését.

Környezeti alkalmazkodóképesség

1. Hőmérséklet: -20 ℃ ~ 60 ℃；

2. Páratartalom: ≤95%

3. A működési frekvencia 14-28kHz között van, és 15-22kHz ajánlott.

Az alapvető teljesítmény áttekintése

1. Feszültség és teljesítmény jellemzők: 300V-450 állandó kimeneti teljesítmény；

2. Hőhatásfok ≥90%；

3. IGBT túlmelegedés elleni védelmi hőmérséklet: 95±5 ℃, IGBT túláramvédelmi funkció, fáziskiesés elleni védelmi funkció；

4. Működési frekvencia: 14-28 kHz；

5. Teljes hídsorozatú rezonanciaáramkör-topológia használata, amelyet egy nagy teljesítményű IGBT meghajtó chip hajt meg, és egy nagy hatékonyságú rezonáns működési mód；

6. Lágyindítású fűtési/leállítási móddal rendelkezik, amely biztonságos és megbízható, és gyakori indítás esetén hosszú élettartammal rendelkezik.；

7. Fűtőtekercs rövidzárlatvédelmi funkcióval；

8. Hőmérséklet-érzékelő porttal rendelkezik, amelynek pontossága 10 számjegy, és az érzékelési hőmérséklet-tartomány 0-150 ℃; lágy kapcsolóra állítható az indítás és a leállítás vezérléséhez.；

9. Több, több mint 999 kW teljesítménnyel egymásra helyezett tekercs segítségével anélkül működik, hogy zavarná egymást.；

10.A munkavégzéshez csatlakoztatható a géphez; több mozdulat együtt működik anélkül, hogy zavarná egymást；

11. Egyedülálló technológiával az áramkört pontosan szabályozzák, hogy hatékonyan működjön a gyenge induktivitású zónában, és a mozgás több mint 500 fokban működhet az állandó teljesítmény fenntartása érdekében.；

12. Az átlagos problémamentes idő több mint 10 000 óra；

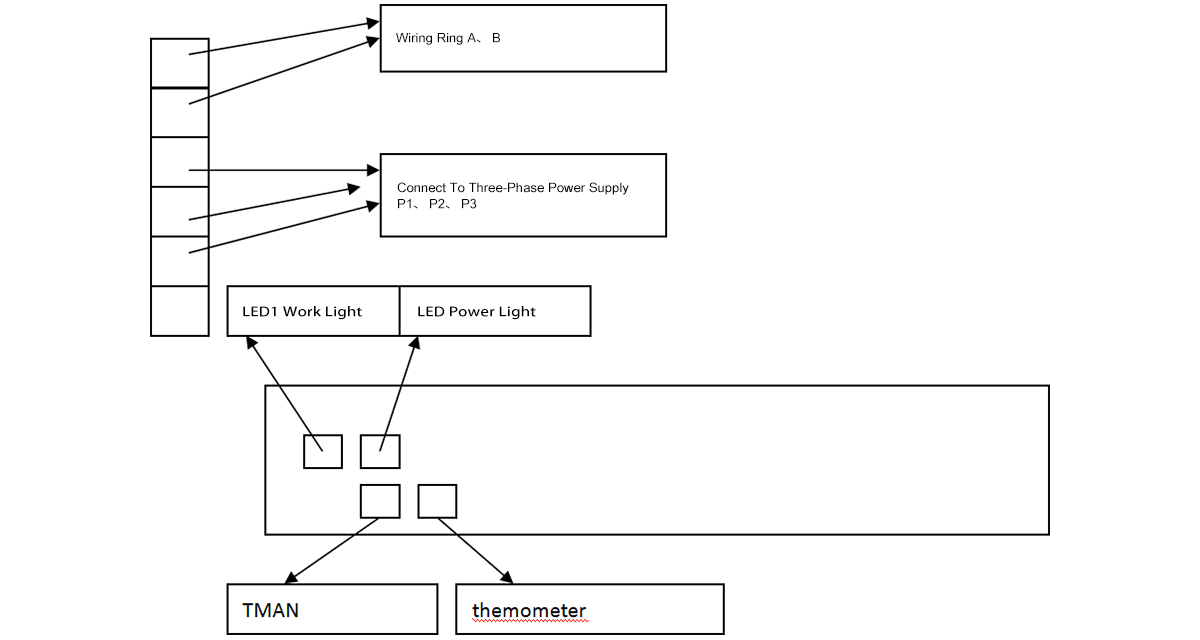

A rendszer huzalozási leírása és kapcsolási rajza

Alkalmazás

1. A szén-elektromos ipart széles körben használják, mint például a gyapot szárítása, a zsidótövisbogyó szárítása, a kukorica szárítása, a gabona szárítása stb.

2. Műanyag- és gumiipar, például fóliafúvó gépek, huzalhúzó gépek, fröccsöntő gépek, granulátorok, gumiextruderek, vulkanizáló gépek, kábelgyártó extruderek stb. műanyagokhoz.

3. A gyógyszer- és vegyipar, mint pl.: speciális infúziós zacskók gyógyszerekhez, műanyag berendezések gyártósorai, folyékony fűtési vezetékek a vegyiparban stb.

4. Energia- és élelmiszeripar, mint például a kőolajvezetékek fűtése; élelmiszeripari gépek, például szuper teherszállító repülőgépek és egyéb elektromos fűtést igénylő berendezések.

5. Nagy teljesítményű kereskedelmi indukciós tűzhelyszerkezet.

6. Építőanyagipar, például: gázcsövek gyártósor, műanyag cső gyártósor, PE műanyag kemény lapos háló, geotechnikai háló egység, automatikus üreges alakító gép, PE méhsejt panel gyártósor, egy- és kétfalú hullámos cső extrudáló gyártósor, kompozit légpárna fólia egység, PVC kemény cső, magréteg habosított cső gyártósor, PP extrudált átlátszó lemez gyártósor, extrudált polisztirol habosított cső, PE sztreccs fólia egység.

7. Szárítás és melegítés nyomdai berendezésekben.

Az elektromágneses fűtőtestek gondozása

Az elektromágneses fűtőtestek élettartamát illetően fokozatosan mindenki figyelme feléjük fordult. Az elektromágneses fűtésszabályozók élettartama általában három és öt év között van, de élettartama számos tényezőtől függ.

1. A termék helyes beszerelése a gyártó gyári beszerelési utasításai szerint szabványos.És az elektromágneses fűtésvezérlő kártyák között a tekercscsoportok közötti távolság 10 cm-nél nagyobb is nagyon fontos, mert a túl közel kerülés hatással van egymásra.Csak akkor, ha az elektromágneses fűtés a normál paramétertartományon belül van beépítve, garantálható a hosszú távú stabil működés.

2. A műhely környezetében por, por és páratartalom található. Általánosságban elmondható, hogy minél nagyobb a por, annál kedvezőtlenebb az elektromágneses fűtésvezérlő alaplap számára. Ha a por viszonylag nagy, az elektromágneses fűtőtesten lévő ventilátornak rendszeresen tisztítani kell. A léghűtéses elektromágneses fűtőtest főként a hőt oszlatja el, a beltéri szellőztetés pedig jobb, ha elkerüli, hogy a ventilátor beragadjon, és az alaplap ne tudja elvezetni a hőt, így az alkatrészek túlmelegednek és kiégnek.

3. A termék iránti szeretet mértéke. Azok a felhasználók, akiknek a műhelyben viszonylag nagy por és por van, rendszeresen kefével kell kefélni az elektromágneses fűtőtesten lévő ventilátort, és az elektromágneses fűtőtekercsen lévő port. A tekercshez nincs szükség nehéz tárgyakra, amelyek lenyomják vagy elvágják. Ne fröcsköljön gyakran vizet a tekercsre vagy az elektromágneses indukciós fűtőtestre. Arról nem is beszélve, hogy az elektromágneses fűtőtestet szabad levegőnek kell kitenni, mert ha a szabadban esős napra esik, az biztosan nedves lesz, és ez kárt okoz, ha kiszáradás nélkül kapcsolja be.Vagy a szabad levegőn reggel több eső és harmat esik, ami miatt az áramköri lap nedves lesz. Ha szárítás nélkül kapcsolja be, akkor a belső áramkör is rövidre záródik.

Telepítési utasítások

1. A nagyáramú bemeneti és kimeneti csatlakozóvezetékeket szorosan rögzíteni kell, hogy biztosítsák a jó érintkezést és megakadályozzák az ízületek felmelegedését.

2. Az alváznak jól földeltnek kell lennie a statikus elektromosság és a villámcsapás elkerülése érdekében；

3. A külső vezérlő interfészhez való csatlakozáshoz ügyeljen a polaritásra, és a csatlakozó vezetéket ne tekerje fel a nagyáramú vezetékkel az interferencia elkerülése érdekében.；

Alapvető munkaparaméterek

Üzemi feszültség tartomány: 320VAC-420VAC

Frekvencia tartomány: 4 kHz ~ 40 kHz (normál teljes teljesítményű működési frekvencia 13 kHz és 22 kHz között)

A tekercs induktivitásának meghatározása:

A tekercs induktivitása az alábbi táblázatban megadott paraméterek alapján tekerhető fel. Az induktivitáskülönbség túl nagy, vagy az átmérő nem megfelelő, ami miatt a fűtőberendezés rendellenesen fog működni. A céltól függően a paraméterek némileg eltérőek lesznek. Ezen túlmenően, ha több gép működik együtt, a különböző gépek tekercseit elválasztják egymástól 20 cm-nél nagyobb a kölcsönös interferencia elkerülése érdekében.

Tekercsek tekercselése

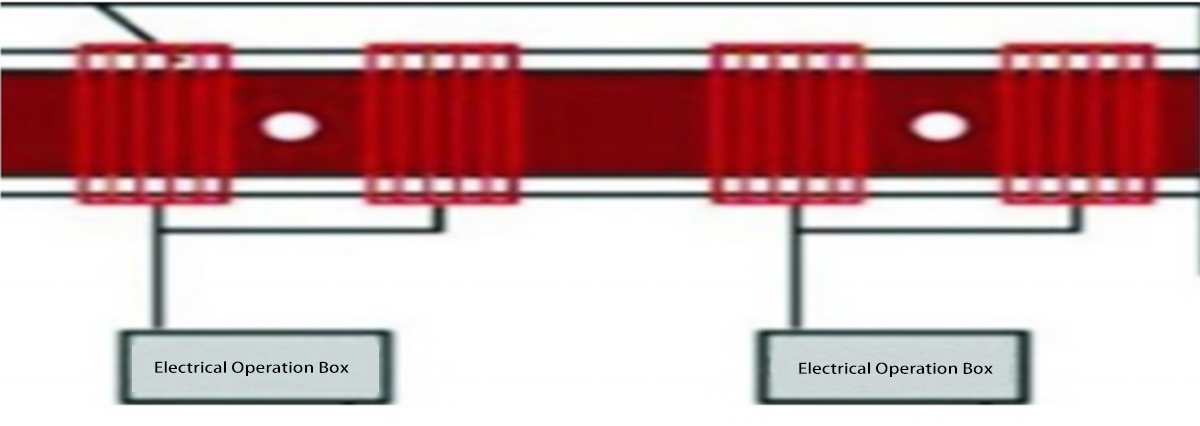

A tekercs tekercselési módja az egyes felhasználási helyzetektől és a teljesítménykülönbségtől függően kissé eltérő. A legtöbb esetben a tekercselési mód az alábbi ábrán látható: A tekercselés előtt kb. 25 mm vastag hőszigetelő vattát tekerjünk be, és hagyjunk 10-20 cm-es távolságot minden szakaszon. Ezután csomagolja be a következő részt. A termosztát hőmérsékletmérő szondája rögzíthető az intervallum területén.
