Fedezze fel a karimák világát

Az ipari területen a karimák a csövek és berendezések összekötésének fontos elemei, a karimák világában pedig a GB, JB, HG három szabvány olyan irányelv, amelyet nem lehet figyelmen kívül hagyni. Ugyanakkor a különböző típusú karimák, mint például a lapos hegesztett karimák, a nyakhegesztett karimák, az aljzathegesztett karimák, a nyakhegesztett karimák és a karimafedelek, gazdag választékot kínálnak a mérnöki munkához. A Sinton elmélyül ezekben a szabványokban és típusokban, valamint a hozzájuk tartozó kódnevekben, hogy felfedje a Flanges színes világát.

Először nézzük meg a GB, a JB és a HG három fő szabványát. A GB a nemzeti szabvány, a JB a gépipari minisztérium, a HG a vegyipari minisztérium szabványa. Ez a három szabvány különböző területeket szolgál ki, biztosítva, hogy a karimákat széles körben használják az élet minden területén. A GB szabványt széles körben elismerték a mérnöki projektekben a nemzeti hatósággal, a JB szabvány inkább a gépészetre összpontosít, a HG szabvány pedig fontos szerepet játszik a vegyiparban. Ezeknek a szabványoknak a megértése segít a mérnököknek a konkrét igények alapján tájékozott döntések meghozatalában.

Ezután koncentráljunk a karima típusára. Lapos hegesztett karima, nyakhegesztett karima, dugós hegesztett karima, nyakhegesztett karima és karimafedél, mindegyik típusnak megvannak a saját egyedi jellemzői és alkalmazási forgatókönyvei.

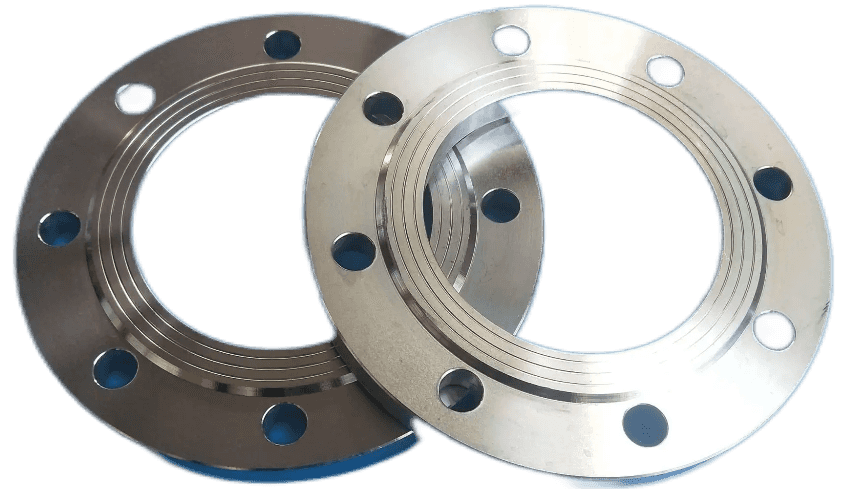

Lapos hegesztett karima: a lapos hegesztett karimát lapos hegesztett karimaként is ismerik, a lapos hegesztett karima és a cső csatlakozása az, hogy a csövet a karima belső furatába helyezzék a megfelelő helyzetbe, majd átlapolva hegesztik, előnye hogy a hegesztőszerelvény könnyebben beigazítható és az ára olcsó, ezért széles körben elterjedt. A belső nyomásszámítás szerint a lapos hegesztett karima szilárdsága a relatív hegesztőkarima körülbelül kétharmada, a kifáradási élettartam pedig a tompahegesztett karima körülbelül egyharmada. Ezért a lapos hegesztett karima csak olyan csővezetékrendszerben használható, ahol a nyomásszint viszonylag alacsony, és a nyomásingadozás, a vibráció és az ütés nem súlyos. (Előnyök: általános tervezésre alkalmas, könnyű telepítés, alacsony költség);

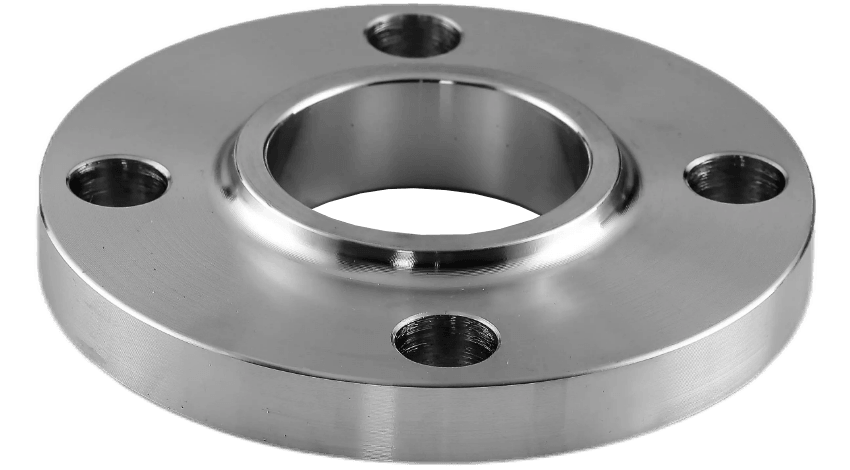

Nyaklapos hegesztett karima: A nyaki lapos hegesztett karima megegyezik a lapos hegesztett karimával, és az acélcsövet, csőszerelvényeket stb. a sarokvarraton és a berendezés- vagy csőcsatlakozó karimán keresztül helyezik be a karimába. A nyakkal ellátott lapos hegesztett karima egyben lapos hegesztett karima is, mert rövid nyakú, így javítja a karima szilárdságát és javítja a karima teherhordó erejét. Így nagyobb nyomású csővezeték-berendezések gyártói számára is használható. (Előnyök: jó merevség és tömítés, gyakran használják magas hőmérsékleten és nagy nyomású környezetben);

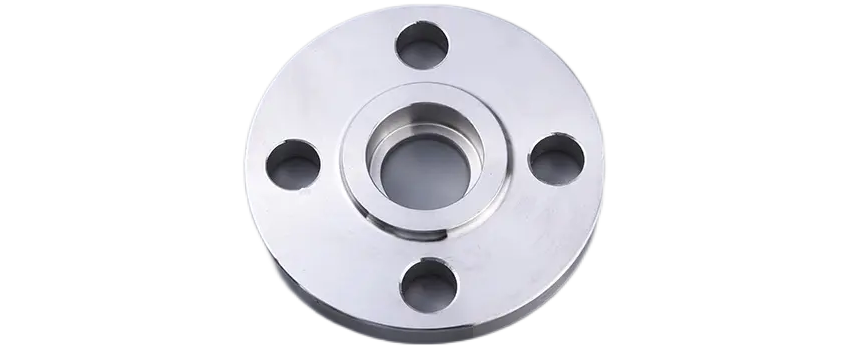

Hüvelyhegesztő karima: A dugós hegesztő karima egy karima, amelynek egyik vége a cső másik vége csavarokkal hegesztett. Általában PN≤10,0Mpa és DN≤40 csővezetékekben használják. (Előnyök: könnyen szerelhető, alkalmas alacsony nyomású rendszerhez, az egyik elterjedt karimatípus);

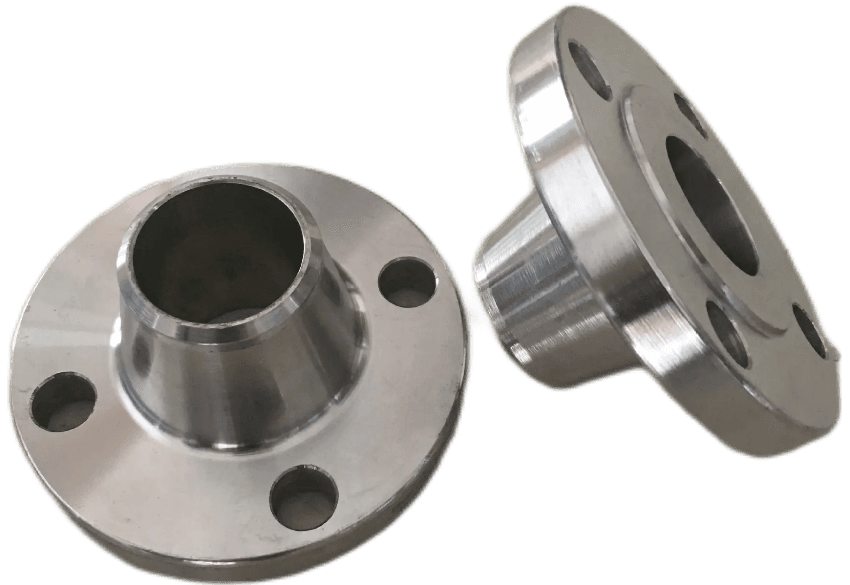

Nyak tompahegesztett karima: a nyakba hegesztett karima magas nyakú karimaként is ismert, abban különbözik a többi karimától, hogy hosszú és ferde magas nyak van a karimától és a csőhegesztéstől a karimáig, ennek a szakasznak a falvastagsága a magas nyak a magassági irány mentén fokozatosan átmegy a falvastagságba, javítva a feszültség-szakadást, ezáltal növelve a karima szilárdságát. A nyaki tompahegesztő karimát főként zord munkakörülmények között használják, mint például a cső hőtágulása vagy egyéb terhelések esetén, hogy a karimát nagyobb igénybevételnek vagy többszöri feszültségváltozásnak tegyék ki; Nyomás, hőmérséklet nagymértékben ingadozik csővezeték és magas hőmérsékletű, magas nyomású és nulla alatti alacsony hőmérsékletű csővezeték. (Előnyök: alkalmas magas hőmérsékleti és nagynyomású körülményekhez, jó korrózióállósággal);

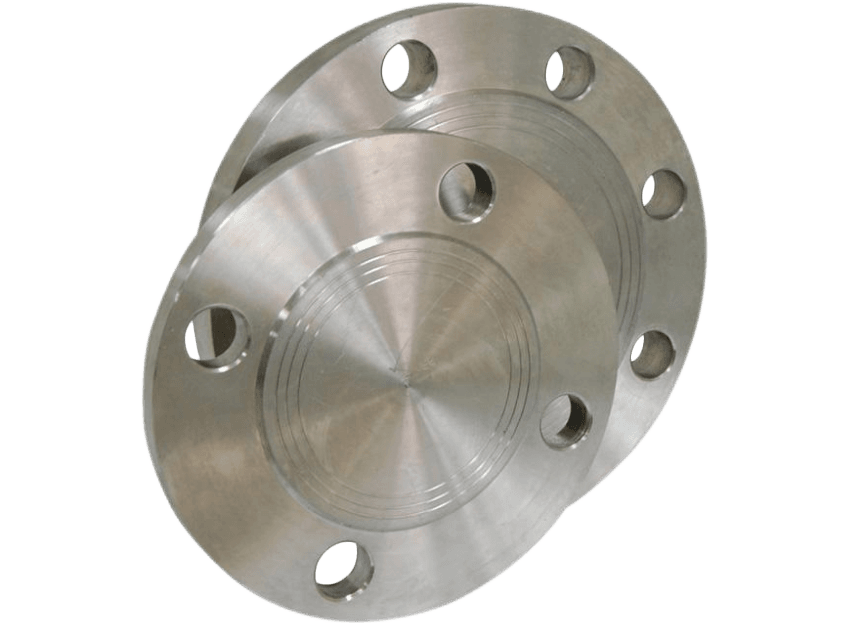

Karima burkolat: A karima burkolatot vakkarimának, vaklemeznek is nevezik. Ez egy karima, amelynek közepén nincs lyuk a csődugó tömítésére. A funkciója megegyezik a hegesztett fejé és a huzalsapkával, de a vakkarima és a sapka bármikor eltávolítható, a hegesztett fej nem. Gyakorlati alkalmazás a fűtési iparban hegesztés fűtőcső vagy hőcserélő berendezés hegesztési hőcserélő cső gyakrabban használják. (Előny: A karimás csatlakozás lezárására, a csővezeték és a berendezések külső környezettől való védelmére szolgál).

Minden karimatípusnak megvan a megfelelő kódneve, amely a mérnökök közös nyelve. Ezen kódok ismerete lehetővé teszi a megfelelő karima gyorsabb és pontosabb kiválasztását. Például a GB szabvány szerinti karimakód, a JB szabvány szerinti karimakód és a HG szabvány szerinti karimakód mindegyiknek megvannak a saját jellemzői, amelyek tükrözik a megfelelő területükön mutatott jó teljesítményüket.

A karimák világában a GB, JB, HG három szabvány szilárd alapot ad a mérnöki munkához, a különböző típusú karimák pedig sokféle lehetőséget biztosítanak a mérnökök számára. Ezen szabványok és típusok mélyreható ismerete révén a mérnökök rugalmasabban kezelhetik a mérnöki kihívásokat, és biztosíthatják a csővezetékek és berendezések biztonságos és megbízható működését. A karimák az ipari világ minden részét összekötik, és a projekt nélkülözhetetlen részévé válnak.
